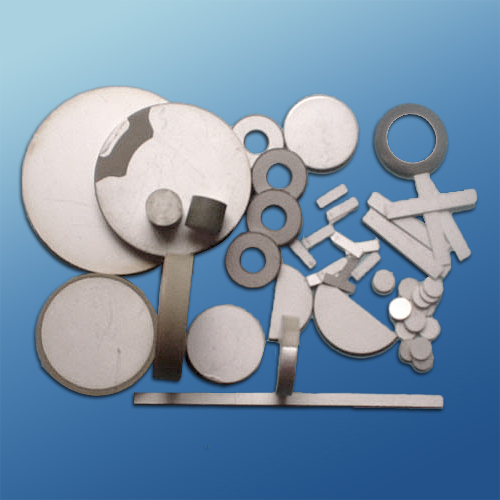

Кольцо, круг, форма П4 прямоугольника и материальная Пьезо керамика П8
Пьезоэлектрическое керамическое
Когда напряжение тока будет приложено к пьезоэлектрической керамике, механическая деформация произойдет с изменением напряжения тока и частоты. С другой стороны, когда вибрировать пьезоэлектрическая керамика, произведет обязанность. Согласно этому принципу, когда вибромашина будет составлена 2 пьезоэлектрических керамического или вызванной формы пьезоэлектрическое керамического и металлического листа, биморф элементом, прикладывая сигнал, она испустит ультразвуковую вибрацию должную к гнуть. В отличие, когда ультразвуковая вибрация приложена к биморф элементу, электрический сигнал произведен. Основанный на вышеуказанном, пьезоэлектрическую керамику можно использовать как ультразвуковые датчики.
Пьезоэлектрическая керамическая вафля электрические приборы с простой структурой и свет, с высокой чувствительностью, никакое магнитное поле распространил без выплеска, медной проволоки и магнитов, потребления низкой мощности, меньше цены, легкого массового производства и преимуществ широко использованный. Соответствующий для ультразвуковой и акустической волны передавая и получая, пьезоэлектрическая керамика относительно обширный район и может также быть использована для того чтобы обнаружить давление и вибрацию. Принцип деятельности использовать реверзибельное пьезоэлектрическое влияние, подводимое напряжение в аудио, и голос.
Керамическое Дескриптио пьезоэлектрическое:
Высокая эффективность ◊: высокий механический параметр к, трансдуктион эффективный между электричеством и звук над 95%.
Амплитуда ◊ высокая: прочность датчика улучшена путем исправлять высокоскоростная вибромашина сразу на основании моя паза с болтом. Сравните с магнитной вибромашиной расширения, своя амплитуда смогите быть улучшено над 50%.
Сопротивление жары ◊ хорошее: большой ряд работая температуры, низкого импеданса резонанса и урожайности жары.
Конструкция ◊ хорошая: прикрепленный болтом, легким для собирать, высокая надежность.
Керамическое применений пьезоэлектрическое:
широко использованный во всех видах ультразвукового датчика сенсор.ултрасоник. Медицинские, ультразвуковые детекторы и так далее

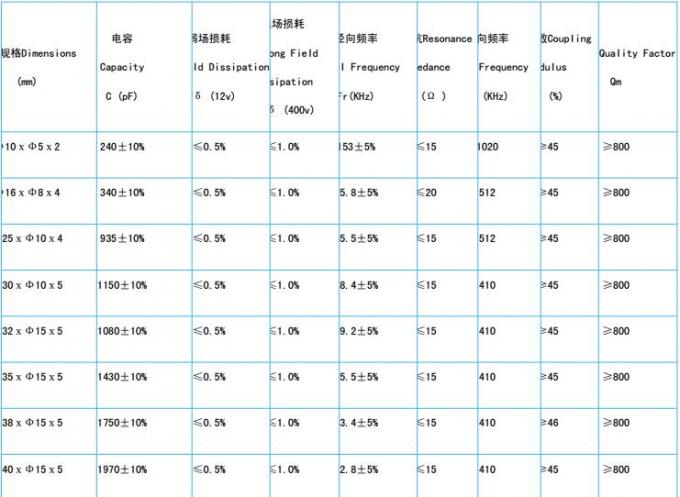

керамическое спецификаций формы кольца 45кс15кс5 мм пьезоэлектрическое:
Размеры (мм) |
Емкость К (пФ) |
Слабая диссипация поля Тгδ (12в) |
Сильная диссипация поля Δ Тг (400в) |
Радиальная частота Фр (КГц) |
Импеданс резонанса Зм (∩) |
Толстая частота Фт (КГц) |
Модуль соединения Кр (%) |
Качественный фактор Км |
Φ45*Φ15*5 |
2580±10% |
≤0.5% |
≤1.0% |
38.1±5% |
≤15 |
410 |
≥46 |
≥800 |
Керамическое конкурентного преимущества пьезоэлектрическое:
Высокая эффективность ◊
Амплитуда ◊ высокая:
Сопротивление жары ◊ хорошее
Конструкция ◊ хорошая:
